پروڈکٹ کا تعارف

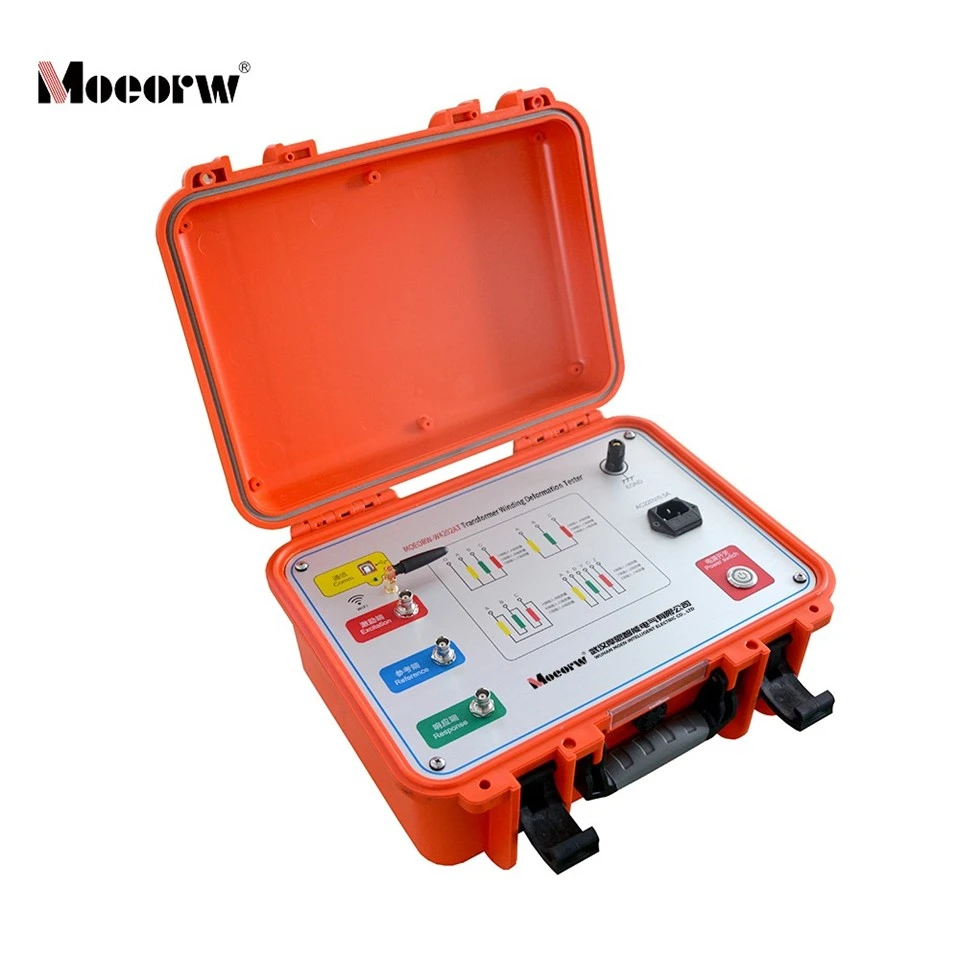

MOEORW-W4202AT پاور ٹرانسفارمر کی خرابی کا پتہ لگانے کے لیے ایک مربوط ڈوئل- فنکشن ٹیسٹر ہےفریکوئنسی ردعمل تجزیہ (FRA)اورکم-وولٹیج شارٹ-سرکٹ مائبادی کا طریقہ. یہ ہائی-اسپیڈ ڈیجیٹل فریکوئنسی سویپ اور 16-بٹ ہائی-پریسیزن سیمپلنگ ٹیکنالوجی کو اپناتا ہے، جو سمیٹنے والی خرابی، نقل مکانی، موڑ-سے-شارٹ سرکٹ اور انٹر-مرحلے کی موصلیت کی خرابیوں کی حساس طریقے سے شناخت کر سکتی ہے۔ ڈیوائس خودکار ڈیٹا موازنہ، ذہین تشخیص اور معیاری رپورٹ تیار کرنے کی حمایت کرتی ہے، مکمل طور پر DL/T911-2016 اور DL/T1093-2008 معیارات کی تعمیل کرتی ہے۔ یہ بنیادی طور پر 63kV–500kV پاور ٹرانسفارمرز کے لیے فیکٹری کے معائنے، حوالے کرنے کی قبولیت، غلطی کے بعد کے تجزیہ اور متواتر حالت کی تشخیص میں استعمال ہوتا ہے۔
پروڈکٹ پیرامیٹر (تفصیلات)
| تعدد ردعمل کی پیمائش کی حد | 10Hz–10MHz (لکیری)، 0.5kHz–1MHz (طبقاتی) |
| طول و عرض کی پیمائش کی حد | -120dB سے +20dB، درستگی: 0.1dB |
| تعدد کی درستگی | 0.005% |
| ان پٹ رکاوٹ | 1MΩ؛ آؤٹ پٹ مائبادا: 50Ω |
| رکاوٹ کی پیمائش کی حد | 0–100%، وولٹیج: 25V–500V (0.2 کلاس)، موجودہ: 0.1A–10A (0.2 کلاس) |
| آپریٹنگ درجہ حرارت | -10 ڈگری سے +40 ڈگری |
| طول و عرض | 370 × 300 × 170 ملی میٹر |
| وزن | 20 کلوگرام |
| مواصلات | یو ایس بی / وائی فائی |
مصنوعات کی خصوصیت
- ایک ڈیوائس میں دوہری پتہ لگانے کے طریقے، فریکوئنسی رسپانس اور مختصر-سرکٹ مائبادی ٹیسٹ
- تیز رفتار-ڈی ڈی ایس فریکوئنسی سویپ ٹیکنالوجی، ٹیپ پوزیشن میں تبدیلیوں کے لیے واضح ویوفارم کی شناخت
- خودکار تین-فیز ٹرانسورس کنٹراسٹ اور تاریخی طول بلد کنٹراسٹ تشخیص
- تیز رفتار ٹیسٹ کی رفتار، مکمل-ٹرانسفارمر کا پتہ لگانا مختصر وقت میں مکمل کریں۔
- بلٹ-مداخلت مخالف ڈیزائن میں، سب اسٹیشن سائٹ کے لیے مستحکم
- منحنی خطوط اور تجزیہ کے ساتھ خود بخود رسمی ورڈ ٹیسٹ رپورٹس تیار کریں۔
- ٹرانسفارمر کور، سادہ اور محفوظ وائرنگ کو جدا کرنے کی ضرورت نہیں ہے۔
- ایک سے زیادہ کمپیوٹر سسٹمز کے ساتھ ہم آہنگ، کام کرنے میں آسان
پروڈکٹ کی درخواست
- بڑے پاور ٹرانسفارمرز کا فیکٹری ڈیلیوری ٹیسٹ اور ٹائپ ٹیسٹ
- سب اسٹیشن ٹرانسفارمرز کی حوالگی کی قبولیت اور وقفہ وقفہ سے بچاؤ کا ٹیسٹ
- شارٹ-سرکٹ شاک کے بعد سمیٹنے والی حالت کی تشخیص
- ٹرانسفارمر کی نقل و حمل اور اوور ہال سے پہلے اور بعد میں حالت کا پتہ لگانا
- 63kV–500kV Yn/Y/△ منسلک ٹرانسفارمرز کے لیے حفاظتی تشخیص
- ٹرانسفارمر کی دیکھ بھال اور زندگی کی تشخیص کے لیے تکنیکی مدد
کمپنی کی اہلیت
اکثر پوچھے گئے سوالات
Q1: رسمی امتحان سے پہلے کن تیاریوں کی ضرورت ہے؟
A: بجلی کاٹ دیں، تمام ٹرمینلز کو مکمل طور پر ڈسچارج کریں، بیرونی لیڈز کو منقطع کریں، رابطوں کو صاف کریں، قابل اعتماد کور گراؤنڈنگ کی تصدیق کریں، اور آلے کو 15 منٹ سے زیادہ کے لیے پہلے سے گرم کریں۔
Q2: کیا بارش کے دنوں میں آلہ باہر کام کر سکتا ہے؟
A: نہیں، اس میں کوئی واٹر پروف فنکشن نہیں ہے۔ براہ کرم اسے گھر کے اندر یا رین پروف شیڈ کے نیچے استعمال کریں۔
Q3: یہ کیسے طے کریں کہ آیا آلہ عام طور پر کام کر رہا ہے؟
A: تعدد رسپانس موڈ کے لیے، چھوٹے پیلے اور سبز کلیمپس؛ ایک سیدھی 0dB لائن معمول کی نشاندہی کرتی ہے۔ امپیڈنس موڈ کے لیے، اوپن سرکٹ وولٹیج تقریباً 220V دکھاتا ہے اور کرنٹ صفر ہے۔
Q4: اگر ٹیسٹ ویوفارم مسخ ہو تو کیا ہوگا؟
A: سائٹ کے سامان میں مداخلت سے بچنے کے لیے UPS آزاد بجلی کی فراہمی کا استعمال کریں۔ اچھی گراؤنڈنگ رکھیں اور دھاتی معلق اشیاء سے دور رہیں۔
