سرکٹ بریکر متحرک خصوصیت کا تجزیہ کرنے والا

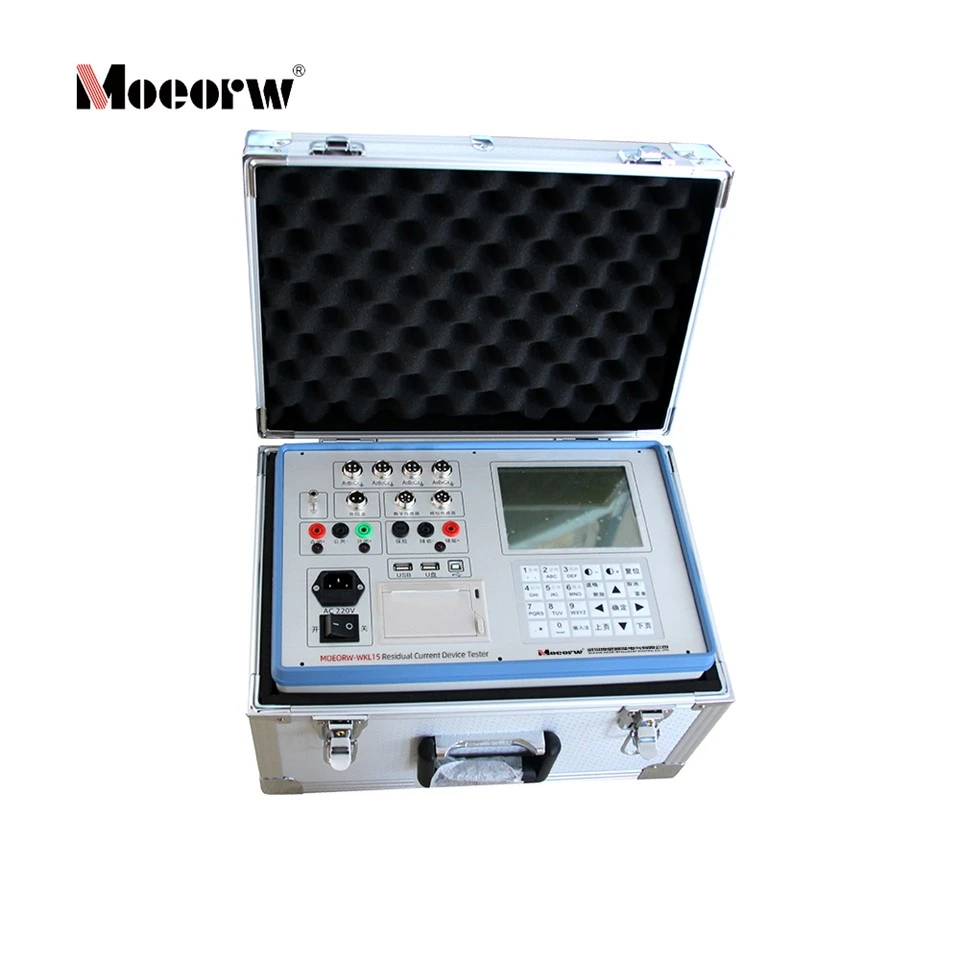

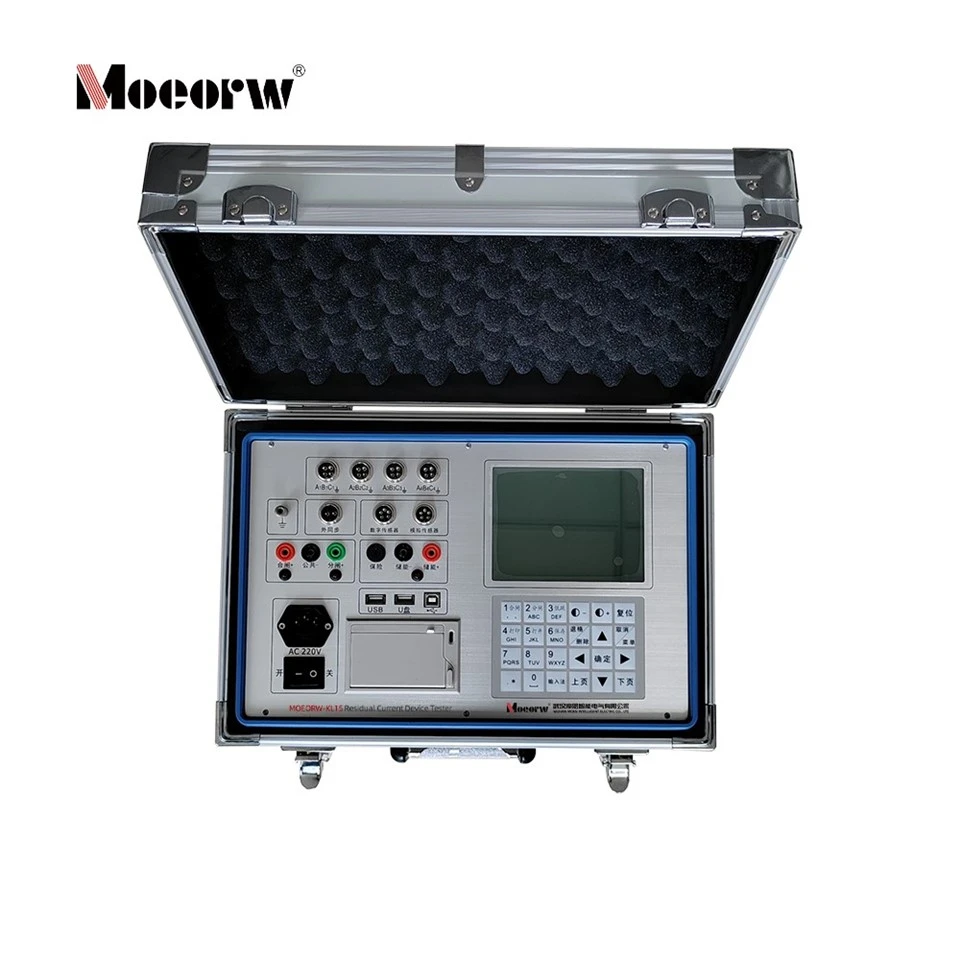

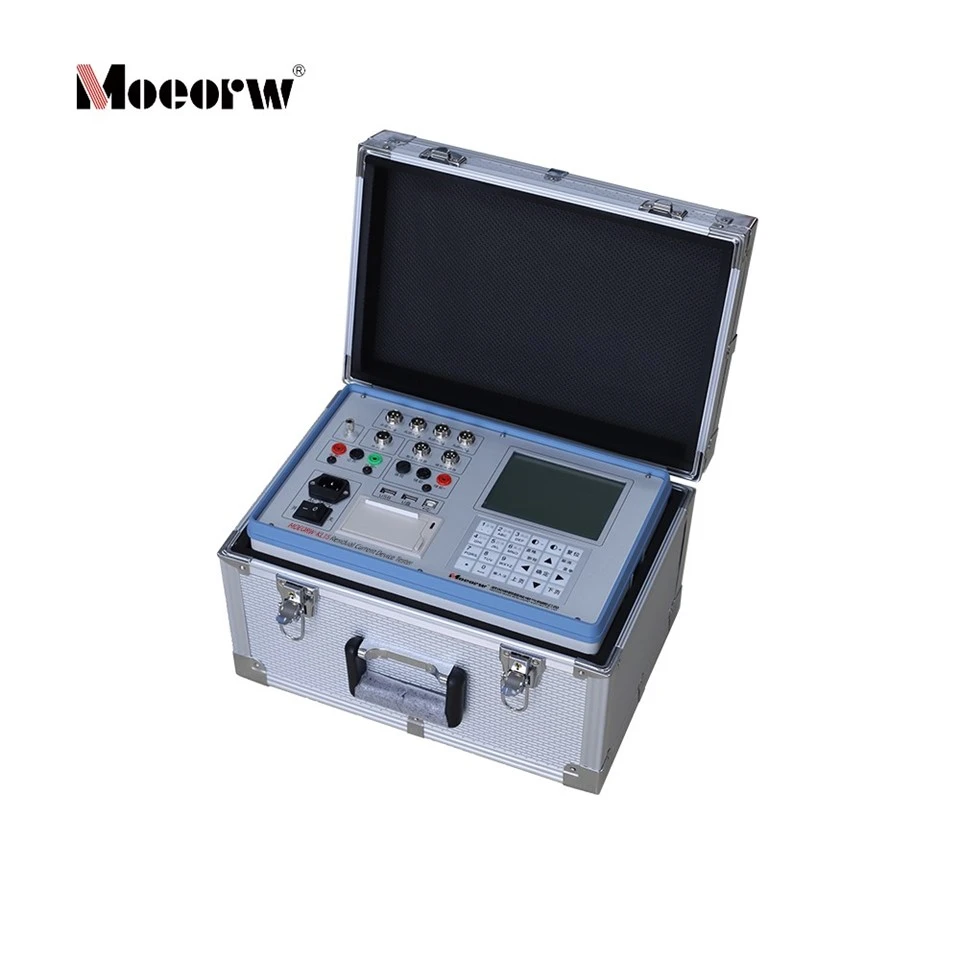

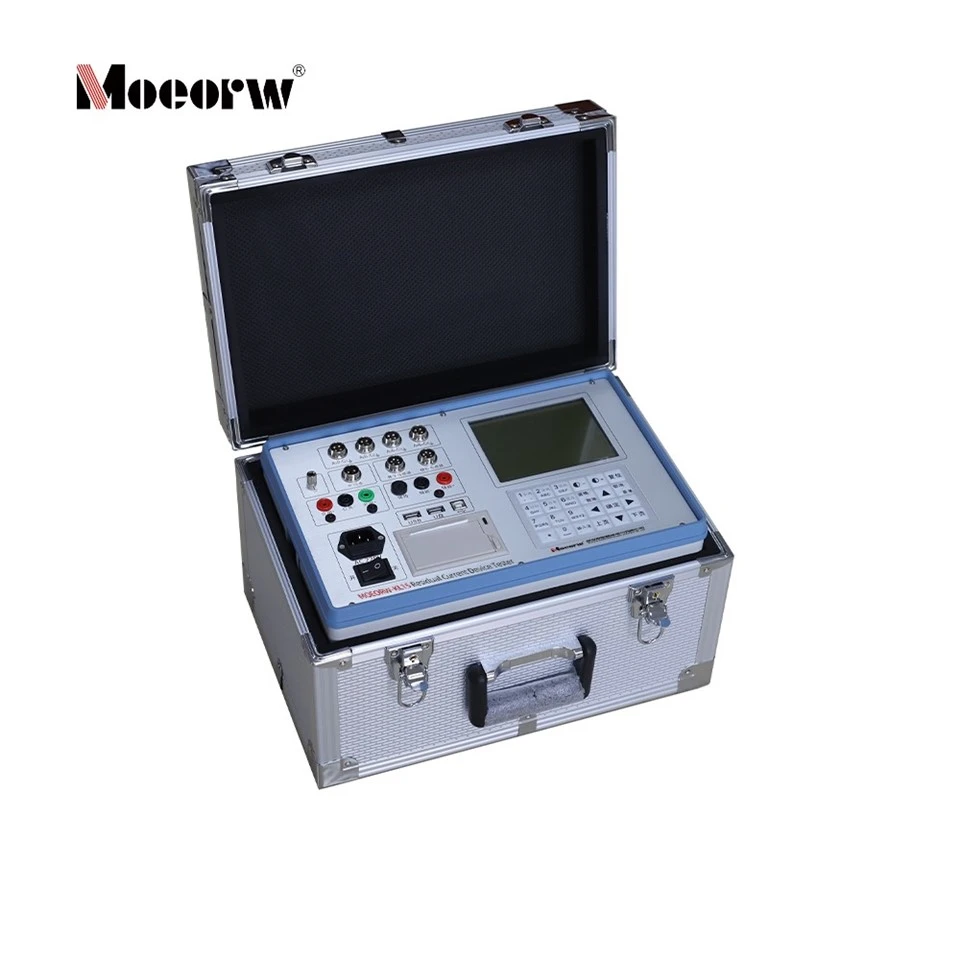

MOEORW-WKG50 ایک پورٹیبل ٹیسٹنگ آلہ ہے جو خاص طور پر ہائی-وولٹیج سرکٹ بریکرز کی مکینیکل خصوصیات کا پتہ لگانے کے لیے ڈیزائن کیا گیا ہے۔ صنعت میں، اسے عام طور پر ہائی-وولٹیج سوئچ مکینیکل کریکٹرسٹک ٹیسٹر، سرکٹ بریکر ڈائنامک کریکٹرسٹک اینالائزر، سوئچ مکینیکل کریکٹرسٹک ٹیسٹر، ہائی-وولٹیج سرکٹ بریکر ٹیسٹر، سوئچ آپریٹنگ ٹیسٹر، سوئچ آپریٹنگ ٹیسٹر{}} ہائیولٹیج ٹیسٹر{{6} بھی کہا جاتا ہے۔ جامع ٹیسٹر۔ پروڈکٹ کا اطلاق درست پیمائش اور ویکیوم سرکٹ بریکرز، SF6 سرکٹ بریکرز، GIS سوئچ گیئر، اور آئل سرکٹ بریکرز کے لیے کھلنے/بند ہونے کا وقت، رفتار، سفر، باؤنس، کوائل کرنٹ، اور آپریٹنگ وولٹیج سمیت اہم پیرامیٹرز کی ویوفارم تجزیہ کے لیے ہوتا ہے۔ یہ پاور سسٹم مینٹیننس، سوئچ مینوفیکچرر فیکٹری ٹیسٹنگ، سب سٹیشن پریوینٹیو ٹیسٹنگ، ریسرچ انسٹی ٹیوٹ ٹیچنگ اینڈ ریسرچ اور تھرڈ پارٹی انسپیکشن ایجنسیوں میں بڑے پیمانے پر استعمال ہوتا ہے۔

1. جامع ٹیسٹ پیرامیٹر کوریج
یہ ہائی-وولٹیج سوئچ آپریٹنگ کریکٹرسٹکس ٹیسٹر بیک وقت تمام درج ذیل پیرامیٹرز کی پیمائش اور ویوفارم ریکارڈنگ مکمل کر سکتا ہے:

• وقت کے پیرامیٹرز: 12 بریکرز کے لیے موروثی کھلنے کا وقت اور بند ہونے کا وقت، ایک ہی-فیز سنکرونزم، اور انٹر-فیز سنکرونزم؛ بند-کھلا وقت (ڈیڈ ٹائم)، کھلا-بند وقت (موجودہ-مفت وقفہ کا وقت)، کھلا-بند-کھلا وقت، اور ہر مرحلے کے لیے سیگمنٹ رفتار۔
• اچھال کی خصوصیات: ہر بریکر کے لیے اچھال کا وقت، اچھال کی گنتی، اچھال کا عمل، اور باؤنس ویوفارم، بدیہی طور پر رابطے کے استحکام کی عکاسی کرتا ہے۔
• رفتار کے پیرامیٹرز: علیحدگی پر کھلنے کی رفتار، رابطے میں بند ہونے کی رفتار، اور زیادہ سے زیادہ رفتار، مکمل وقت-سفر کی خصوصیت کے منحنی خطوط کے ساتھ۔
• سفری پیرامیٹرز: کُل سفر، کھلا خلا، زیادہ-سفر، اور ریباؤنڈ طول و عرض، سوئچ کی مکینیکل حرکت کی رفتار کا جامع اندازہ لگانا۔
• موجودہ پیرامیٹرز: کنڈلی کو کھولنے اور بند کرنے کے لیے RMS موجودہ قدریں اور حقیقی وقت کی موجودہ موجیں، جو کوائل اور ٹرپ میکانزم کی حیثیت کے تعین میں مدد فراہم کرتی ہیں۔
• آپریٹنگ وولٹیج: خودکار طور پر کم-وولٹیج آپریٹنگ ٹیسٹ مکمل کرتا ہے اور سرکٹ بریکر کی کم از کم آپریٹنگ وولٹیج کی قدر کو درست طریقے سے ناپتا ہے۔
• انرجی سٹوریج موٹر: انرجی سٹوریج کے عمل کو موجودہ منحنی خطوط، انرجی سٹوریج ٹائم، اور انرجی سٹوریج کرنٹ کو ریکارڈ کرتا ہے تاکہ انرجی سٹوریج میکانزم کی صحت کا اندازہ کیا جا سکے۔


2. اعلی-صحت سے متعلق وسیع-رینج سیمپلنگ سسٹم
ایک پیشہ ور سرکٹ بریکر ڈائنامک کریکٹرسٹک اینالائزر کے طور پر، اس کے نمونے لینے کی کارکردگی براہ راست ٹیسٹ کے نتائج کی وشوسنییتا کا تعین کرتی ہے:

• وقت کے نمونے لینے کی حد: 0.1-64000ms، ریزولوشن 0.1ms، درستگی 0.1%±0.1ms
• موجودہ ریزولوشن: 0.01A، درستگی 0.5%±0.01A
• Travel Test Range: 0.1～1000mm (resolution 0.2mm for travel >400 ملی میٹر، سفر کے لیے ریزولوشن 0.1 ملی میٹر<400mm), accuracy 0.5%±0.1mm
• رفتار ٹیسٹ کی حد:<25m/s, resolution 0.01m/s, accuracy 0.5%±0.01m/s
• نمونے لینے کی شرح: 10kHz/s تک، اس بات کو یقینی بناتے ہوئے کہ تیز رفتار کارروائی کے دوران ویوفارم کی تفصیلات کا کوئی نقصان نہ ہو۔

اوپر دی گئی تمام درستگی کی تفصیلات چائنا الیکٹرک پاور ریسرچ انسٹی ٹیوٹ یا صوبائی میٹرولوجی انسٹی ٹیوٹ سے فریق ثالث کیلیبریشن کے ذریعے تصدیق شدہ ہیں، اور قومی معیارات کے مطابق فیکٹری کیلیبریشن سرٹیفکیٹ فراہم کیے گئے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہر سوئچ مکینیکل کریکٹرسٹک ٹیسٹر کا ڈیٹا اچھی طرح سے دستاویزی اور قابل اعتماد ہے۔


3. سخت میدان کے ماحول کے لیے مضبوط اینٹی-مداخلت ڈیزائن
مکمل طور پر الگ تھلگ فلوٹنگ ٹیکنالوجی اور ملٹی-اسٹیج برقی مقناطیسی شیلڈنگ کے اقدامات کو اپناتے ہوئے، آلہ 500kV اور اس سے اوپر کے سب اسٹیشنوں کے لیے سائٹ کی جانچ کی ضروریات کو پورا کرتا ہے۔ یہاں تک کہ سخت ماحول جیسے کہ سوئچ آپریشنز اور توانائی بخش بائی پاس بس بارز کے ذریعے پیدا ہونے والے مضبوط عارضی برقی مقناطیسی میدانوں میں بھی، یہ ہائی-وولٹیج سرکٹ بریکر ٹیسٹر پیمائش کے نتائج میں بغیر کسی بڑھے یا جمپنگ کے مستحکم اور قابل اعتماد ڈیٹا کو برقرار رکھتا ہے۔ ڈیزائن نے GB/T 17626 الیکٹرو میگنیٹک کمپیٹیبلٹی سیریز کے معیاری ٹیسٹ پاس کیے ہیں، جس میں مداخلت کے تحت معمول کے آپریشن کو یقینی بنایا گیا ہے جس میں پاور فریکوئنسی میگنیٹک فیلڈز، برسٹ پلسز، اور الیکٹرو سٹیٹک ڈسچارج شامل ہیں۔ یہی بنیادی وجہ ہے کہ سب اسٹیشن صارفین اس سوئچ آپریٹنگ کریکٹرسٹک ٹیسٹر کا انتخاب کرتے ہیں۔

4. بلٹ-ہائی میں-پاور ایڈجسٹ ایبل ڈی سی آپریٹنگ پاور سپلائی
یہ آلہ ڈیجیٹل طور پر کنٹرول شدہ پاور سپلائی کو مسلسل ایڈجسٹ کرنے کے قابل DC 0-270V اور 20A آؤٹ پٹ کے ساتھ مربوط کرتا ہے، جو بیرونی وولٹیج ریگولیٹرز یا DC پینلز کی ضرورت کے بغیر براہ راست سرکٹ بریکر کھولنے/بند کرنے والی آپریٹنگ پاور سپلائی کے طور پر کام کر سکتا ہے۔ اس ہائی وولٹیج سوئچ جامع ٹیسٹر کی خصوصیات:

• خودکار کم-وولٹیج آپریٹنگ ٹیسٹ فنکشن: پہلے سے طے شدہ مراحل کے مطابق خود بخود وولٹیج کو کم کرتا ہے اور آپریٹنگ وولٹیج کی قدر کو براہ راست آؤٹ پٹ کرتا ہے۔
• آزاد انرجی سٹوریج موٹر پاور سپلائی اور ویوفارم ریکارڈنگ: انرجی سٹوریج موٹر چلا سکتی ہے اور بیک وقت موجودہ منحنی خطوط کو ریکارڈ کر سکتی ہے۔
• متعدد تحفظات: زیادہ-موجودہ، مختصر-سرکٹ، اور زیادہ-درجہ حرارت سے تحفظ، آلات اور سوئچ دونوں کی حفاظت کو یقینی بناتا ہے


5. متعدد ٹرگر موڈز اور یونیورسل سینسر مطابقت
تین سٹارٹ اپ طریقوں کو سپورٹ کرتا ہے: اندرونی ٹرگر (پروگرامڈ آپریشن)، بیرونی ٹرگر (بیرونی رابطہ سگنل)، اور سینسر ٹرگر (ٹریول سینسر انڈکشن سٹارٹ اپ)، مختلف سوئچ آپریٹنگ میکانزم اور کنٹرول سرکٹ وائرنگ کے طریقوں کو اپنانا۔ یہ ہائی-وولٹیج سوئچ مکینیکل کریکٹرسٹک ٹیسٹر یونیورسل سینسرز (زیادہ تر سوئچ پل-راڈ انٹرفیس پر لاگو ہوتا ہے)، لکیری سینسرز، اور ڈیجیٹل سینسرز کے ساتھ، اختیاری روٹری سینسرز (دو اقسام میں سے ایک)، اور لیزر کے لیے ایک مخصوص انٹرفیس کے ساتھ معیاری آتا ہے۔ صارف اپنی مرضی کے ٹولنگ کی ضرورت کے بغیر فیلڈ کے حالات کے مطابق لچکدار طریقے سے انتخاب کر سکتے ہیں، جس سے سائٹ کی موافقت کی دشواری کو نمایاں طور پر کم کیا جا سکتا ہے۔

6. ایمبیڈڈ انڈسٹریل کنٹرول پلیٹ فارم اور بڑی سٹوریج کی گنجائش
میزبان ایک ایمبیڈڈ PC-104 صنعتی کمپیوٹر فن تعمیر کو اپناتا ہے، جو صنعتی-گریڈ استحکام اور تیز ڈیٹا پروسیسنگ کی صلاحیت پیش کرتا ہے۔ یہ ہائی-وولٹیج سوئچ آپریٹنگ خصوصیات ٹیسٹر 2GB آن بورڈ اسٹوریج کی خصوصیات رکھتا ہے، جو دسیوں ہزار ٹیسٹ ڈیٹا سیٹس کو ذخیرہ کرنے کی صلاحیت رکھتا ہے، اور بیرونی USB ڈرائیو کی توسیع اور USB ڈیٹا کی ہم آہنگی کو سپورٹ کرتا ہے۔ ڈیٹا کا انتظام درختوں کی ڈائرکٹری کے ڈھانچے میں کیا جاتا ہے، جو سب سٹیشن کے نام، وولٹیج کی سطح، لائن نمبر، ٹیسٹ کی تاریخ، اور زمرہ (فیکٹری/پریونٹیو/پوسٹ مینٹیننس) کے لحاظ سے درجہ بندی اور ذخیرہ کرنے کی اجازت دیتا ہے، بازیافت، موازنہ، اور آرکائیو کو انتہائی آسان بناتا ہے۔

7. بھرپور کنیکٹیویٹی اور ڈیٹا اپ لوڈ کی صلاحیتیں۔
معیاری USB اور RS232 دوہری مواصلاتی انٹرفیس، حقیقی وقت کی جانچ یا ڈیٹا کی درآمد/برآمد کے لیے پی سی کنکشن کی معاونت

بنڈل شدہ "OBA ڈیٹا مینجمنٹ سوفٹ ویئر" (ونڈوز ورژن)، کمپیوٹر پر ٹیسٹ ڈیٹا سے لفافے کے تجزیہ، رفتار کی تعریف میں ترمیم، اور معیاری ٹیسٹ رپورٹ تیار کرنا۔

کلاسک بلوٹوتھ یا وائی فائی وائرلیس کمیونیکیشن (دو اقسام میں سے ایک) کو سپورٹ کرتا ہے، موبائل آلات جیسے کہ فون اور ٹیبلٹس کے ذریعے سائٹ کے ڈیٹا کو دیکھنے اور کنٹرول کرنے کو- فعال کرتا ہے۔

مواصلاتی پروٹوکول سختی سے ریاستی گرڈ کی معلوماتی تصریحات کی پیروی کرتے ہیں، جس سے ٹیسٹ ڈیٹا کو براہ راست اسٹیٹ گرڈ ای{{0}انفراسٹرکچر سسٹم اور صوبائی کمپنی ڈیٹا پلیٹ فارمز، میٹنگ گروپ-سطح کی متحد انتظامی ضروریات پر اپ لوڈ کیا جا سکتا ہے۔ یہ بھی ایک اہم عنصر ہے کیوں کہ سوئچ مکینیکل کریکٹرسٹک ٹیسٹر پاور سنٹرلائزڈ پروکیورمنٹ پروجیکٹس میں بہت زیادہ پسند کیا جاتا ہے۔

1. سب اسٹیشن پریوینٹیو ٹیسٹنگ
500kV اور اس سے زیادہ وولٹیج کی سطحوں کے سب سٹیشنوں میں، آپریٹنگ میکانزم کی صحت کی حالت کا جائزہ لینے، ممکنہ خطرات جیسے رابطہ پہننے اور میکانزم کے جام ہونے، اور محفوظ اور مستحکم پاور گرڈ آپریشن کو یقینی بنانے کے لیے ہائی-وولٹیج سرکٹ بریکرز پر باقاعدگی سے مکینیکل خصوصیات کے ٹیسٹ کیے جاتے ہیں۔ یہ ہائی-وولٹیج سوئچ آپریٹنگ خصوصیات ٹیسٹر، اپنی بہترین مداخلت مخالف کارکردگی کے ساتھ، مضبوط برقی مقناطیسی میدان کے ماحول میں مستحکم پیمائش کر سکتا ہے، مستند اور قابل اعتماد ڈیٹا فراہم کرتا ہے۔

2. مینوفیکچرر فیکٹری کوالٹی معائنہ سوئچ کریں۔
ہائی-وولٹیج سوئچ مینوفیکچررز کو قومی معیارات اور تکنیکی معاہدے کی ضروریات کی تعمیل کو یقینی بناتے ہوئے، مصنوعات کی ترسیل سے پہلے ہر سرکٹ بریکر کے کھلنے/بند ہونے کے وقت، ہم آہنگی، رفتار کی خصوصیات، اور دیگر پیرامیٹرز کی جانچ کرنے کی ضرورت ہے۔ یہ سرکٹ بریکر ڈائنامک کریکٹرسٹک اینالائزر متعدد سینسر کنفیگریشنز کو سپورٹ کرتا ہے، مختلف قسم کے سوئچز کو اپناتا ہے، اعلیٰ جانچ کی کارکردگی پیش کرتا ہے، اور کوالٹی کی آسانی کے لیے خودکار ڈیٹا آرکائیونگ کو قابل بناتا ہے۔

3. پوسٹ-مینٹیننس آپریٹنگ خصوصیت کی تصدیق
آپریٹنگ میکانزم کی بڑی اوور ہال یا تبدیلی کے بعد، سرکٹ بریکرز کو سائٹ پر جانچ کی ضرورت ہوتی ہے تاکہ اس بات کی تصدیق کی جا سکے کہ آیا ان کی آپریٹنگ خصوصیات قابل قبول رینج میں واپس آ گئی ہیں اور دیکھ بھال کے معیار کی تصدیق کرنے کے لیے۔ یہ سوئچ مکینیکل کریکٹرسٹک ٹیسٹر تفصیلی اشارے فراہم کرتا ہے جس میں کھلنے کی رفتار، بند ہونے کی رفتار، اور باؤنس ویوفارمز شامل ہیں، جو دیکھ بھال کرنے والے اہلکاروں کو درست فیصلے کرنے اور بجلی کی بار بار بندش سے بچنے میں مدد کرتا ہے۔

4. کم-وولٹیج آپریٹنگ خصوصیت کا اندازہ
DC آپریٹنگ پاور سپلائی وولٹیج کے اتار چڑھاو کے تحت، ریٹیڈ وولٹیج کے مختلف فیصد (جیسے 65%, 85%, 110%) پر سرکٹ بریکر کی قابل اعتماد آپریٹنگ صلاحیت کا اندازہ لگایا جاتا ہے۔ یہ ہائی-وولٹیج سرکٹ بریکر ٹیسٹر ایک بلٹ ان-ڈیجیٹل ایڈجسٹ پاور سپلائی کی خصوصیت رکھتا ہے جو براہ راست مطلوبہ وولٹیج کو آؤٹ پٹ کر سکتا ہے، کم-وولٹیج کے آپریٹنگ ٹیسٹوں کو خود بخود مکمل کر سکتا ہے، اور بیرونی وولٹیج ریگولیشن آلات کی ضرورت کے بغیر آپریٹنگ وولٹیج کی قدر کو ریکارڈ کر سکتا ہے۔

5. انرجی سٹوریج موٹر پرفارمنس مانیٹرنگ
سرکٹ بریکر کی انرجی سٹوریج موٹر کے موجودہ منحنی خطوط کو ریکارڈ کرکے اور تجزیہ کرکے، آلہ اس بات کا تعین کرتا ہے کہ آیا موٹر اوورلوڈ ہے، اس میں انٹر-ٹرن شارٹ سرکٹس ہیں، یا مکینیکل جیمنگ ہے، موٹر کی صحت کی حالت کی تشخیص کرنا اور توانائی ذخیرہ کرنے کی ناکامی کی وجہ سے ہونے والے کھلے/قریب ناکامی کے حادثات سے بچنا۔ یہ سوئچ آپریٹنگ کریکٹرسٹک ٹیسٹر آزادانہ طور پر انرجی سٹوریج موٹر چلا سکتا ہے اور ایک ہی یونٹ میں ملٹی-کارکردگی پیش کرتے ہوئے ویوفارمز کو ریکارڈ کر سکتا ہے۔

6. مکینیکل لائف اسسمنٹ سوئچ کریں۔
پروڈکٹ ڈویلپمنٹ یا بیچ کے نمونے لینے کے معائنے کے دوران، سوئچ کی مکینیکل پائیداری کی تصدیق کے لیے پہلے سے طے شدہ گنتی اور وقفوں کے مطابق مسلسل اوپننگ/کلوزنگ آپریشنز کیے جاتے ہیں۔ یہ ہائی-وولٹیج سوئچ کمپری ہینسو ٹیسٹر آپریشنز کی تعداد (10,000 بار تک) اور وقفہ وقت کو پہلے سے سیٹ کر سکتا ہے، خود بخود ٹیسٹ کو انجام دے سکتا ہے، اور عمل کے ریکارڈ کو حقیقی وقت میں پرنٹ کر سکتا ہے، یہ ٹائپ ٹیسٹنگ اور نمونے لینے کے معائنے کے لیے ایک طاقتور ٹول بناتا ہے۔

7. ڈیٹا اثاثہ جات کا انتظام اور ریموٹ سینٹرلائزڈ کنٹرول
PC-سائیڈ مینجمنٹ سوفٹ ویئر کے ساتھ، سائٹ کا ٹیسٹ ڈیٹا اسٹیٹ گرڈ E-انفراسٹرکچر سسٹم یا انٹرپرائز MES پلیٹ فارم پر اپ لوڈ کیا جا سکتا ہے، الیکٹرانک آلات کے ریکارڈز، خودکار ٹیسٹ رپورٹ جنریشن، اور ریموٹ ڈیٹا کا تجزیہ، گروپ-سطح کی دیکھ بھال کے انتظام کی ضروریات کو پورا کرنا۔ اس ہائی- وولٹیج سوئچ مکینیکل کریکٹرسٹک ٹیسٹر کا کمیونیکیشن پروٹوکول اسٹیٹ گرڈ کی وضاحتوں پر سختی سے عمل کرتا ہے، بغیر کسی ڈیٹا کے انٹرفیسنگ کو یقینی بناتا ہے۔
