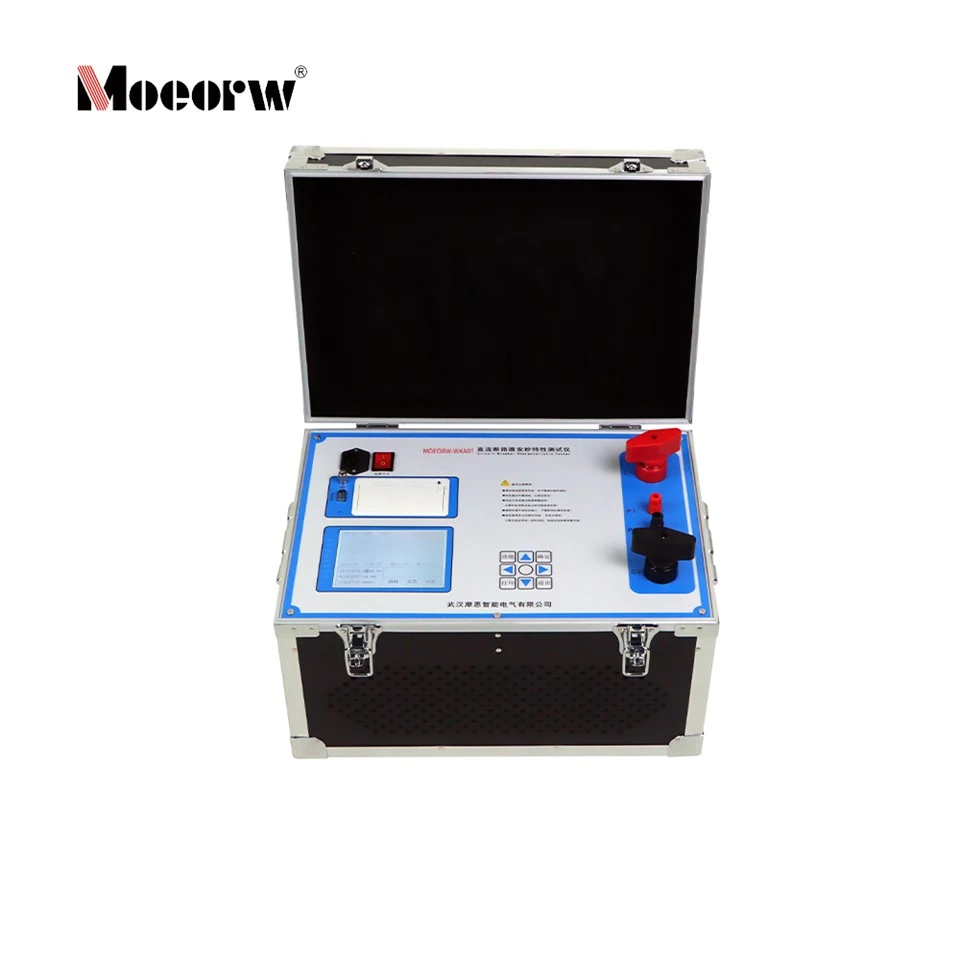

ڈی سی سرکٹ بریکر ایمپیئر-دوسرا کریکٹرسٹک ٹیسٹر

ڈی سی سرکٹ بریکر ایمپیئر-دوسرا کریکٹرسٹک ٹیسٹر

سب سٹیشنوں میں DC پاور ڈسٹری بیوشن نیٹ ورک عام طور پر ایک درخت-شکل تین-سطح کی تقسیم کا ڈھانچہ اپناتے ہیں، جس میں DC سرکٹ بریکر بڑے پیمانے پر حفاظتی اجزاء کے طور پر استعمال ہوتے ہیں۔ اوپری اور نچلے درجے کے بریکرز کے درمیان مماثل آپریٹنگ خصوصیات اکثر غیر مطلوبہ ٹرپنگ فالٹس کا باعث بنتی ہیں، جس سے بجلی کی بندش اور بجلی کے بنیادی آلات کو ممکنہ نقصان پہنچتا ہے۔ متعلقہ صنعتی کوڈز اور ضابطے ڈی سی سرکٹس کے مناسب اسٹیج کوآرڈینیشن کی ضمانت دینے کے لیے نئے نصب کیے گئے اور سروس میں موجود DC حفاظتی آلات کے لیے باقاعدہ ایمپیئر-دوسرے خصوصیت کے ٹیسٹ کو لازمی قرار دیتے ہیں۔ سب سٹیشن بیٹری بینکوں کا استعمال کرتے ہوئے کچھ فیلڈ ٹیسٹ کے طریقے درست موجودہ وقت کی خصوصیت کی پیمائش کو حاصل نہیں کر سکتے۔ MEAS-500A ٹیسٹر کو -سائٹ فیلڈ ایپلیکیشن کے لیے تیار کیا گیا ہے، جس میں پورٹیبلٹی اور اعلی آٹومیشن ہے۔ یہ ڈی سی حفاظتی آلات کی آپریٹنگ خصوصیات اور اسٹیج میچنگ کی تصدیق کرنے کے لیے ڈیزائن کیا گیا ہے، مؤثر طریقے سے DC پاور سسٹمز اور پاور گرڈز کی آپریشنل وشوسنییتا کو بہتر بناتا ہے۔ یہ آلہ 1A سے 500A تک ریٹیڈ کرنٹ کے ساتھ DC سرکٹ بریکرز کی ایمپیئر سیکنڈ خصوصیات کی جانچ کے لیے لاگو ہوتا ہے، ساتھ ہی ساتھ DC سے 6A فیوز کے ساتھ ریٹیڈ کرنٹ کے ساتھ۔ 150A

1. دوہری آپریشن موڈز: مختلف ٹیسٹ کے حالات کو پورا کرنے کے لیے اسٹینڈ اکیلے آپریشن اور PC آن لائن کنکشن کو سپورٹ کرتا ہے۔

2. انسانی-مشین کے تعامل کا نظام: 320×240 LCD ڈسپلے اور ہائی-اسپیڈ تھرمل پرنٹر سے لیس؛ مکمل کی بورڈ کنٹرول پورے ٹیسٹ کے عمل میں ذہین خودکار آپریشن کا احساس کرتا ہے۔

3. اعلی-پرفارمنس کرنٹ آؤٹ پٹ: تیز رفتار ردعمل اور اعلی درستگی کے ساتھ مسلسل ایڈجسٹ بڑے کرنٹ کی فراہمی کے لیے پاور الیکٹرانک کنٹرول ٹیکنالوجی کو اپناتا ہے۔

4. اعلی-پریسیجن ایکوزیشن ماڈیول: خودکار رینج سوئچنگ کے لیے متعدد اعلی-درستگی کے سینسر اور مستحکم ڈیٹا اکٹھا کرنے کو یقینی بنانے کے لیے 14-بٹ ہائی ریزولوشن AD ایکوزیشن چپ کے ساتھ بنایا گیا ہے۔

5. ڈیٹا اسٹوریج فنکشن: پاور-آف ڈیٹا کو برقرار رکھنے کی حمایت کرتا ہے، ٹیسٹ ریکارڈ کے 200 گروپس تک ذخیرہ کرنے کی صلاحیت رکھتا ہے۔ سسٹم خود بخود پیرامیٹر سیٹنگز کو محفوظ کرتا ہے اور پاور ری اسٹارٹ ہونے کے بعد آخری کنفیگریشن کو بحال کرتا ہے۔

6. وقف شدہ ٹیسٹ موڈز: دو اختیاری ٹیسٹ کی اقسام فراہم کرتا ہے: ایمپیئر-سیکنڈ ایکشن ٹیسٹ اور مسلسل موجودہ غیر-ٹارگٹڈ کارکردگی کی تصدیق کے لیے ایکشن ٹیسٹ۔

7. پی سی آن لائن فنکشنز: پی سی سے منسلک ہونے پر ریموٹ انسٹرومنٹ کنٹرول، ڈیٹا امپورٹ، اسٹوریج، کریو جنریشن، رپورٹ تخلیق اور ایکسل فارمیٹ ڈیٹا ایکسپورٹ کو محسوس کرتا ہے۔

8. ملٹی-لیول پروٹیکشن ڈیزائن: انٹیگریٹڈ اوور ہیٹنگ، اوور-موجودہ اور زیادہ-وولٹیج کے تحفظ کے افعال تاکہ سامان اور آپریشن کی حفاظت کو یقینی بنایا جا سکے۔

9. مضبوط ماحولیاتی موافقت: بہترین برقی مقناطیسی مطابقت اور -سائٹ پر پیچیدہ برقی مقناطیسی ماحول میں مستحکم آپریشن کے لیے مداخلت مخالف کارکردگی

• سب سٹیشنوں میں ڈی سی سرکٹ بریکرز اور ڈی سی فیوز کا معمول کا معائنہ اور خصوصیت کی جانچ · ملٹی لیول ڈی سی ڈسٹری بیوشن پروٹیکشن ڈیوائسز کی اسٹیج کوآرڈینیشن کارکردگی کی توثیق · نئے نصب شدہ ڈی سی حفاظتی برقی آلات کے لیے قبولیت ٹیسٹ؛ پاور سسٹم میں سروس ڈی سی پروٹیکشن اجزاء کے لیے وقفہ وقفہ سے کارکردگی کی جانچ

پینل کا ڈھانچہ

فرنٹ پینل پاور انٹرفیس، پاور سوئچ، LCD اسکرین، LCD کنٹراسٹ ایڈجسٹمنٹ نوب، مکمل-فنکشن کی بورڈ، تھرمل پرنٹر، RS232 کمیونیکیشن پورٹ، موجودہ آؤٹ پٹ ٹرمینلز اور گراؤنڈنگ ٹرمینل کو مربوط کرتا ہے۔ تمام فعال علاقوں کو مناسب وائرنگ اور آپریشن کے لیے مناسب طریقے سے ترتیب دیا گیا ہے۔

1. اسٹینڈ اکیلے آپریشن

• پاور-آن ہونے سے پہلے وائرنگ ڈایاگرام کے مطابق وائرنگ مکمل کریں۔ ڈائریکشن کیز کے ذریعے ویلکم انٹرفیس پر مطلوبہ ٹیسٹ موڈ کا انتخاب کریں اور مین آپریشن انٹرفیس میں داخل ہونے کی تصدیق کریں۔ · پیرامیٹر سیٹنگ ایریا میں ریٹیڈ کرنٹ، موجودہ ملٹیپل اور زیادہ سے زیادہ ٹیسٹ کا دورانیہ سیٹ کریں۔ اصل آؤٹ پٹ کرنٹ کا حساب لگایا جاتا ہے۔ریٹیڈ کرنٹ × کرنٹ متعدد. پابندیاں: آؤٹ پٹ کرنٹ 500A سے کم یا اس کے برابر؛ ٹیسٹ کا دورانیہ 200A سے کم کرنٹ کے لیے 9999s سے کم یا اس کے برابر؛ ٹیسٹ کا دورانیہ 200A سے اوپر کرنٹ کے لیے 300s سے کم یا اس کے برابر۔ · پیرامیٹر کنفیگریشن کے بعد ٹیسٹ شروع کریں۔ سسٹم خود بخود ٹیسٹ شدہ ڈیوائس کے ٹرپنگ سگنل کو وقت اور کیپچر کرتا ہے، پھر ٹیسٹ مکمل ہونے کے بعد ٹیسٹ ڈیٹا کو ریکارڈ اور اسٹور کرتا ہے۔ سسٹم کلاک کو ایڈجسٹ کرنے یا تمام تاریخی ڈیٹا کو صاف کرنے کے لیے فنکشن مینجمنٹ انٹرفیس تک رسائی حاصل کریں۔

2. پی سی آن لائن آپریشن

• RS232 کیبل کے ذریعے انسٹرومنٹ اور پی سی کو جوڑیں، پھر سپورٹ کرنے والے اوپری کمپیوٹر سافٹ ویئر کو چلائیں۔ یہ سافٹ ویئر فائل اوپننگ، ڈیٹا سیونگ، ایکسل ایکسپورٹ اور پرنٹ پریویو کو سپورٹ کرتا ہے۔ ٹیسٹر کو دور سے کنٹرول کرنے کے لیے ٹیسٹ انٹرفیس درج کریں، حقیقی وقت کا ٹیسٹ ڈیٹا اپ لوڈ کریں، ڈیٹا کے منحنی خطوط ڈسپلے کریں اور معیاری ٹیسٹ رپورٹس بنائیں۔ ایک ہی موجودہ ملٹیپل کے تحت متعدد بار ٹیسٹ کیے جا سکتے ہیں، اور سافٹ ویئر جامع ڈیٹا کے تجزیہ کے لیے خود بخود اوسط قدروں کا حساب لگاتا ہے۔

پروڈکٹ DC پاور سسٹم کے لیے آپریشن کی تفصیلات، DC پاور سسٹم کے لیے تکنیکی نگرانی کے ضابطے اور اسٹیٹ گرڈ کارپوریشن آف چائنا کی طرف سے جاری کردہ DC پاور سسٹم کے حادثات سے بچاؤ کے اقدامات کی تعمیل کرتا ہے، جو DC حفاظتی برقی آلات کے لیے سائٹ پر جانچ کی ضروریات کو پورا کرتا ہے۔

نقل و حمل کے تقاضے

• مکینیکل نقصان سے بچنے کے لیے نقل و حمل کے لیے اصل لکڑی کے پیکیجنگ باکس اور شاک پروف لوازمات کا استعمال کریں۔ لکڑی کی پیکنگ کے بغیر اسٹیکنگ ممنوع ہے۔ · پورے نقل و حمل کے عمل کے دوران آلے کے پینل کو اوپر کی طرف رکھیں۔

سٹوریج کی ضروریات

• آلات کو خشک، دھول-سے پاک، ہوادار کمروں میں بغیر سنکنرن گیس کے ذخیرہ کریں۔ · طویل مدتی اسٹوریج کے دوران آلات کے نیچے نمی-پروف مواد رکھیں۔ اسٹیکنگ کی اجازت نہیں ہے۔ · آلہ لگاتے وقت پینل کو اوپر کی طرف رکھیں۔

1۔ پاور سوئچ کو آن کرنے سے پہلے موجودہ ایڈجسٹمنٹ نوب کو گھڑی کی مخالف سمت میں صفر کی پوزیشن پر گھمائیں۔

2. آلے کو خشک اور ہوا دار ماحول میں رکھیں جو سنکنرن گیس سے پاک ہو۔

3. بجلی کے جھٹکے کے خطرات کو روکنے کے لیے اجازت کے بغیر آلات کو جدا، ترمیم یا مرمت نہ کریں۔

4. جانچ کے دوران وائرنگ ٹرمینلز کو مضبوطی سے جڑے رکھیں اور اچھے رابطے کو یقینی بنانے کے لیے ٹیسٹ شدہ ڈیوائس کے ٹرمینلز پر گندگی اور آکسائیڈ کو ہٹا دیں۔

5. آپریشن کے دوران آلے کی وینٹیلیشن ڈکٹ کو بلاک نہ کریں۔ زیادہ گرمی سے تحفظ کا فنکشن زیادہ گرمی کی صورت میں خود بخود سامان کو روک دے گا۔ عام استعمال کے لیے مناسب ٹھنڈک کے بعد ٹیسٹر کو دوبارہ شروع کریں۔
