GPS وائرلیس ہائی وولٹیج فیز ڈیٹیکٹر

GPS وائرلیس ہائی وولٹیج فیز ڈیٹیکٹر

MOEORW-WTA65 وائرلیس ہائی وولٹیج فیز ڈیٹیکٹر ایک ملٹی-فنکشنل ٹیسٹنگ ڈیوائس ہے جو کلوز-رینج فیز ڈیٹیکشن، تھری-مرحلے کی ترتیب کی پیمائش اور GPS ریموٹ فیز ڈیٹیکشن کو مربوط کرتا ہے۔ اس کا استعمال دو یا تین ہائی-وولٹیج لائنوں کے درمیان مرحلے کے فرق کی پیمائش کرنے، گرڈ کنکشن کے لیے-فیز اسٹیٹس میں فیصلہ کرنے، اور تین-مرحلے کی ترتیب کی نشاندہی کرنے کے لیے کیا جاتا ہے۔ یہ سامان GPS ٹائمنگ ٹیکنالوجی کے ذریعے ریموٹ فیز الائنمنٹ اور فیز کلر مارکنگ کیلیبریشن کو بھی محسوس کرتا ہے، اور ہائی-وولٹیج لائیو لائن ڈٹیکشن فنکشن کو برقرار رکھتا ہے۔ ڈیوائس کو کلوز-رینج ٹیسٹنگ سسٹم اور ریموٹ ٹیسٹنگ سسٹم میں تقسیم کیا گیا ہے۔ قریبی-رینج کا حصہ لائن فیز ڈیٹا اکٹھا کرنے اور مرکزی یونٹ میں منتقل کرنے کے لیے X، Y، Z ٹرانسمیٹر استعمال کرتا ہے۔ ریموٹ ٹیسٹنگ پیمائش کے وقت کو ہم آہنگ کرنے کے لیے GPS ٹائمنگ کے ساتھ دوہری مرکزی اکائیوں کو اپناتا ہے، تاکہ مختلف مقامات کے درمیان طویل-فاصلے کے مرحلے کا پتہ لگا سکے۔

1. بند کریں-رینج دو- لائن فیز ڈیٹیکشن: X اور Y ٹرانسمیٹر دو لائنوں کی فریکوئنسی اور فیز سگنل جمع کرتے ہیں اور وائرلیس طریقے سے منتقل کرتے ہیں۔ مرکزی وصول کنندہ -فیز (＜30 ڈگری ) اور -فیز- (30 ڈگری سے بڑا یا اس کے برابر) میں فرق کرنے کے لیے فیز فرق کا حساب لگاتا ہے۔

2. تین-مرحلے کی ترتیب کی پیمائش: X, Y, Z ٹرانسمیٹر بیک وقت تین-فیز سگنلز کا نمونہ بناتے ہیں۔ مین یونٹ آگے کی ترتیب (ہر مرحلے کا فرق 120 ڈگری ) یا ریورس ترتیب (ہر مرحلے کا فرق 240 ڈگری ) جوڑے کے مرحلے کے فرق کی بنیاد پر فیصلہ کرتا ہے۔

3. دور دراز مرحلے کا پتہ لگانا: دو GPS- فعال مین یونٹ سیٹلائٹ ٹائمنگ کے ذریعے متحد گھڑی حاصل کرتے ہیں۔ متعلقہ Y ٹرانسمیٹر کے ذریعے جمع کی گئی فیز ویلیوز کا موازنہ طویل-فاصلے کے مرحلے کے تعلق سے کیا جاتا ہے۔

ہارڈ ویئر اور ساختی ڈیزائندو-لائن کے مرحلے کا پتہ لگانے اور تین-مرحلے کی ترتیب کی جانچ کو سپورٹ کرنے کے لیے متعدد ٹرانسمیٹر کے ساتھ ترتیب دیا گیا ہے۔ GPS ماڈیول سے لیس، جو سیٹلائٹ سگنل کی طاقت کے مطابق GPS ٹائمنگ موڈ اور اندرونی گھڑی کے موڈ کے درمیان خود بخود سوئچ کرتا ہے۔ تمام بیٹریاں آسانی سے تبدیل کرنے اور فیلڈ کی دیکھ بھال کے لیے الگ کی جا سکتی ہیں۔

کارکردگی کے فوائدہائی-ڈیفینیشن کلر اسکرین فیز فرق، فریکوئنسی، ویکٹر ڈایاگرام، بیٹری لیول، GPS کی معلومات، طول البلد اور عرض بلد کو ہم آہنگی سے دکھاتی ہے۔ حقیقی انسانی آواز ٹیسٹ کے نتائج کی رپورٹ کرتی ہے۔ سازوسامان پیچیدہ فیلڈ ماحول سے مطابقت رکھتا ہے اور مختصر اور طویل فاصلے کے دونوں ٹیسٹوں کے لیے مستحکم پیمائش کی درستگی کو یقینی بناتا ہے۔

درخواست کی قدرایک آلہ ٹیسٹنگ کے متعدد تقاضوں کو پورا کرتا ہے بشمول قریبی-رینج فیز میچنگ، تین-مرحلے کی ترتیب کا معائنہ اور لمبی-فاصلہ ریموٹ فیز کیلیبریشن۔ ریموٹ فیز ڈٹیکشن پورے پاور گرڈ کے فیز کلر مارکنگ کو یکجا کرتا ہے، گرڈ کی تبدیلی کے لیے بجلی کی بندش اور تعمیراتی وقت کو کم کرتا ہے۔

1. بند رنگ مین یونٹ: انسولیٹنگ راڈ سے منسلک ٹرانسمیٹر کے ساتھ T-ہیڈ سے رابطہ کرکے وائرنگ T-جنکشن پر کام کریں۔

2. 220V/380V سول پاور لائنز: یا تو ٹرانسمیٹر کی دم کو براہ راست پکڑیں ​​یا پیمائش کے لیے ٹرانسمیٹر چارجنگ پورٹ کو گراؤنڈ کریں۔

3. لائیو انڈیکیٹر کے ساتھ سوئچ گیئر: ٹرانسمیٹر کو لائیو انڈیکیٹر ٹیسٹ پوائنٹ سے جوڑیں اور ٹرانسمیٹر کو گراؤنڈ کریں۔

4. میڈیم وولٹیج کیبنٹ: ٹیسٹنگ پر پاور-سے پہلے بس بار پر ٹرانسمیٹر درست کریں۔

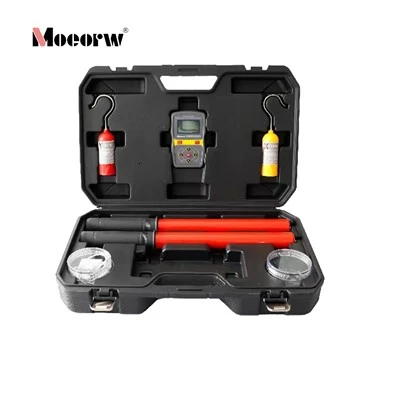

• 1 × مین رسیور (GPS اختیاری) · X, Y, Z ٹرانسمیٹر
• 2 × 3 میٹر ٹیلیسکوپک انسولیٹنگ سلاخیں۔
• نوک دار ٹرمینلز، ہک ٹرمینلز
• چارجرز، سیلف-ٹیسٹ وائرز، گراؤنڈنگ وائرز، لائیو انڈیکیٹر ٹیسٹ وائرز
• ایلومینیم کھوٹ کیس، آپریشن دستی، معائنہ رپورٹ، سرٹیفکیٹ

1. طویل مدتی اسٹوریج سے پہلے آلات کو پوری طرح سے چارج کریں۔

2. آلے کو مرطوب، اعلی-درجہ حرارت اور دھول بھرے اسٹوریج ماحول سے دور رکھیں۔

3. پہلے استعمال سے پہلے انسولیٹنگ سلاخوں پر وولٹیج کا ٹیسٹ کریں اور سالانہ معمول کا معائنہ کریں۔

GB13398-92, GB311.1-311.6-8, 3DL408-91, DL/T971-2005
